Tekla 建模中钢材选型优化的系统化方法

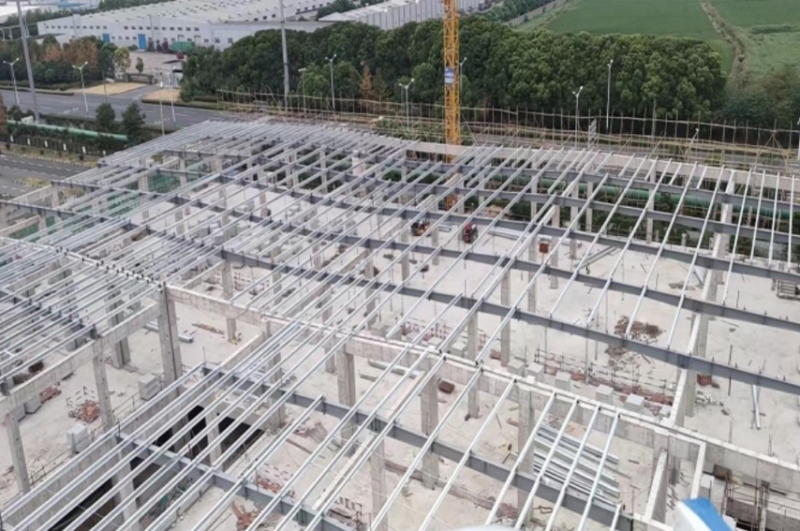

在钢结构BIM应用日益普及的今天，Tekla Structures 已成为设计院、施工单位和制造厂共同依赖的核心平台。钢材选型与优化不仅关系到项目成本控制，更直接影响制造效率、施工进度乃至结构安全。如何在满足设计规范的前提下，实现材料利用率、加工便利性和施工效率的综合较优，成为钢结构数字化建造的关键课题。

一、钢材选型的决策框架

钢材选型本质上是多目标约束下的优化问题。Tekla 提供了从截面管理到材料统计的全流程工具支持，但选型决策仍需基于系统的评估框架。

选型评估的四维约束

结构安全性：这是约束条件。Tekla 通过截面属性自动计算重量、惯性矩、截面模量等力学性能，设计人员需确保所选截面满足抗弯、抗剪、抗压及稳定性要求。

经济性：在满足安全前提下，优先选择单位重量成本的截面。Tekla 支持三种重量统计方式——净重、毛重和重量（WEIGHT），分别对应实际几何体积、外接矩形体积和型材标准计算。净重适用于准确成本核算，毛重则用于原材采购估算。

加工便利性：截面选择需考虑切割复杂性、焊接工作量、运输限制等因素。Tekla 可结合套料优化软件分析加工路径与废料率，辅助评估可制造性。

施工可行性：需评估吊装重量、运输尺寸、现场连接难度。Tekla 的 Organizer 功能可按重量、长度、材质分组统计，辅助运输方案规划。

标准化：优先选用库存常用规格，减少特殊定制截面。Tekla 的截面目录支持企业级截面库管理，便于在不同项目间复用标准化截面。

二、参数化截面与截面目录管理

Tekla 的截面目录（profdb.bin）是钢材选型的基础数据源，包含国标型材、用户自定义截面、参数化截面及规则分组。建立企业级截面库是选型标准化的前提。

用户自定义截面创建

对于变截面构件（如大小头梁），Tekla 支持通过"使用参数化截面定义截面"功能创建自定义截面。基本流程包括：

在文件菜单选择"目录 > 型材目录"打开截面管理对话框

点击"使用参数化截面定义截面"

选择基础截面类型（如六边形、I形等）

分别定义起始截面和终端截面参数（如直径、壁厚）

建立参数关联，系统自动插值计算中间截面几何

截面属性扩展

Tekla 允许在截面目录中为截面添加用户自定义属性，如油漆层厚度、混凝土颗粒尺寸、材料类型映射等。这些属性可用于图纸材料表筛选，满足项目特定规范要求。

截面库的跨项目复用

截面信息存储在 profdb.bin 文件中，可通过"输出"功能导出为 .lis、.clb 和 rules.lis 文件，在不同工程或项目间共享。企业可将标准化截面库复制到系统安装目录的 environments/china/profil 文件夹下，实现企业级截面同步。

三、材料利用率优化策略

材料利用率是钢材选型优化的核心指标。Tekla 提供多种工具支持从统计到排样的全流程优化。

三种重量统计的区别与应用

Tekla 区分三种重量计算方式，对优化决策至关重要：

净重：实际几何体积乘以材料密度（扣除切割孔洞）。适用于准确成本核算、运输计算。

毛重：外接矩形体积乘以材料密度（未扣除切割）。适用于原材采购估算。

重量（WEIGHT） ：截面积乘以长度乘以型材密度（型材专用）。适用于型材零件标准统计。

密度配置需注意：在材质目录中，每种材质需分别定义型材密度和板密度。已定义横截面面积的型材零件使用型材密度，未定义横截面面积的型材零件及多边形板使用板密度。

套料优化的两种策略

普通套料（标准套料） ：零件间距通常为 10-15mm（火焰切割补偿加安全边距），供边距离约 10mm。利用率为 85%-90%，工艺稳定但材料浪费较多。

公共边套料（共边套料） ：零件间距降至 2-3mm（仅切割补偿），供边距离约 5mm。利用率可达 92% 以上，材料节约显著。某企业案例显示，20 吨项目采用共边套料后，板材从 524 张减少至 509 张，节约 20 吨材料，成本降低约 10 万元。

Tekla 本身主要聚焦建模，套料优化需导出 DXF 零件数据后，导入 ProNest 等专业套料软件。工作流程为：从 Tekla 导出 DXF → 按材质/板厚分类统计 → 导入专业套料软件 → 设置公共边参数（间隙 2mm、锯宽补偿 1mm）→ 生成优化套料图和采购清单。

Tekla Cut Optimizer 扩展应用

对于型材切割优化，Tekla Warehouse 提供 Cut Optimizer 扩展。该工具从模型读取型材数据（截面、长度范围），与库存长度匹配优化切割方案，自动生成切割清单和采购汇总。主要功能包括：选择需优化的截面类型、显示长度、设置夹具宽度和锯宽、支持板类零件过滤。输出结果为 Excel 格式的切割列表和采购清单，显著提升型材利用率。

四、材料统计与制造数据集成

材料清单自动生成

Tekla 提供标准报告模板支持材料清单自动生成：

材料清单（Material List） ：统计型材长度、重量，按截面分组。

螺栓集计（Bolt Summary） ：按标准、直径、长度、场地/工厂分类统计螺栓。

零件清单：净重/毛重对比，支持按钢号分组。

Organizer 工具则提供更灵活的统计方式。可创建自定义模板（如 "Bolt summary"），从 BOLT 组拖拽 TYPE（栓标准）、DIAMETER（直径）、LENGTH（长度）、SITE_WORKSHOP（使用位置）、NUMBER（数量）等属性，按 Type > Diameter > Length > SITE_WORKSHOP 分组统计。模型变更后可直接同步更新，无需重复统计。

与制造管理系统集成

Tekla PowerFab 是完整的制造管理解决方案，涵盖估算、项目管理、套料优化、采购、库存控制、生产管理、车间执行和运输管理。

估算模块：基于模型快速生成准确报价，覆盖材料、加工、运输成本，依据供应商价格数据库。

套料优化：内置材料优化引擎，减少废料，创建下料清单。

采购管理：自动生成采购清单，跟踪供应商价格与交货期。

库存控制：实时库存管理，优化材料堆放，提高利用率。

生产管理：生产计划与车间执行无缝对接，支持移动端实时监控。

运输管理：运输计划与跟踪，确保准时交付。

数据流向为：Tekla 模型 → 数控文件（G-code）→ 车间设备；Tekla 模型 → 材料清单 → 采购订单 → 供应商；Tekla 模型 → 构件属性 → 二维码标签 → 现场安装。

五、选型优化实践流程

建模前准备

建立项目截面库：从公司截面库复制标准截面到项目环境。

定义材质规范：在材质目录中预置项目常用材质（Q235B、Q355B 等）。

设置套料规则：确定采用的套料策略（普通/共边）及相关参数。

建模过程中的实时优化

截面变更管理：使用属性窗格快速复制属性，批量修改截面。

重量监控：定期通过 Organizer 查看按截面分组的重量统计。

碰撞检查：实时运行碰撞校核，避免后期返工导致的材料浪费。

制造前优化迭代

初版材料清单导出：基于 Tekla 材料清单报告。

套料优化分析：导入专业套料软件，分析废料率。

截面调整建议：根据套料结果反馈，调整部分构件截面规格。

二次清单确认：更新模型后重新生成材料清单。

采购数据输出：导出符合 ERP 系统格式的采购数据。

六、常见错误与规避

材料利用率低：未采用共边套料，零件间距设置过大。对策为改用共边套料策略，间隙设置为 2-3mm。

重量统计偏差：净重/毛重混淆，密度配置错误。对策为明确统计场景，核对材质目录中的型材/板密度。

截面选择不当：仅考虑成本，忽略加工和运输限制。对策为综合评估吊装重量、运输尺寸、焊接复杂性。

库存积压：大量使用特殊规格截面，增加库存压力。对策为建立常用截面优先级，限制特殊截面使用比例。

七、结语

Tekla 中钢材选型与优化的本质，是数据驱动的决策闭环。从截面目录管理到材料统计，从套料优化到制造集成，每个环节都需要准确的参数控制和跨部门协作。核心要点可概括为：选型多维平衡、截面库标准化、套料数据化、统计自动化、制造无缝衔接。
