钢结构专业分包工程的施工测量有哪些要点？

钢结构专业分包工程的施工测量是确保构件安装精度、结构稳定性及与其他专业衔接的关键环节，需结合钢结构 “高精度、高强度、大跨度” 的特点，从测量准备、控制网布设、构件定位、安装监测等方面严格把控，具体要点如下：

一、施工测量前的准备工作

图纸与数据复核

核对钢结构设计图纸（包括构件尺寸、节点坐标、标高、轴线关系）与土建结构图纸的一致性，确认钢结构与混凝土基础、预埋件的定位偏差允许值（如预埋件平面位置偏差≤10mm，标高偏差≤5mm）。

将设计图纸中的三维坐标（X、Y、Z）转化为现场可测量的数据（如轴线间距、标高差、角度），建立 BIM 模型与测量数据的关联，利用模型预演构件安装路径，提前发现碰撞或定位冲突。

测量仪器校验与选型

选用高精度测量设备：全站仪（测角精度≤2″，测距精度≤2mm+2ppm）、水准仪（精度≤0.5mm/km）、激光铅直仪（垂直偏差≤1/20000），用于大跨度钢结构的全站仪需支持免棱镜测距（适用于高空构件定位）。

仪器使用前须经法定计量机构校验合格，施工中定期复核（如每日开工前检查全站仪对中误差、水准仪 i 角误差），确保测量数据准确。

现场基准点交接与复核

接收土建单位移交的控制轴线、标高基准点（不少于 3 个），采用闭合导线法复核轴线间距（偏差≤3mm）、水准测量复核标高（偏差≤2mm），若基准点偏差超规范，需与土建单位协商整改后重新移交。

根据基准点引测钢结构专用控制网，在施工现场设置测量控制点（如在混凝土柱、墙体上埋设强制对中盘），控制点需避开吊装区域和振动源，并用防护栏保护。

二、基础与预埋件定位测量

预埋件安装测量

依据控制轴线定位预埋件的平面位置，用全站仪放出预埋件坐标，偏差控制在 ±5mm 内；用水准仪测量预埋件顶面标高，偏差≤±3mm（若预埋件为多块，需保证相邻预埋件顶面高差≤3mm）。

预埋件固定后，再次复核其平面位置、标高和平面平整度（用水平尺检查，偏差≤2mm），焊接固定时监测是否因焊接变形导致位移，必要时边焊边调整。

基础螺栓定位

对于钢结构柱脚的预埋螺栓，采用 “螺栓定位模板” 辅助测量：模板上的螺栓孔位按设计坐标加工，安装时将模板对准控制轴线，用全站仪校准模板，固定后逐个测量螺栓顶部坐标，确保螺栓偏差≤5mm，螺栓外露长度偏差 ±10mm。

螺栓丝扣部分需涂抹黄油并包裹保护，防止混凝土浇筑时污染，影响后续螺母安装。

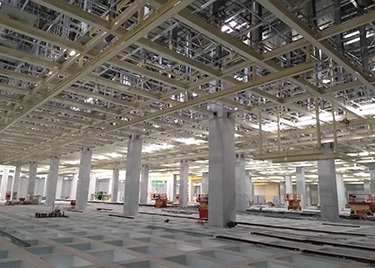

三、钢结构安装过程测量控制

构件吊装定位

钢柱安装：吊装前在柱身标注标高控制线（如柱底到牛腿顶面的距离）和轴线控制线（距柱边 500mm 的平行线），吊装就位后用全站仪测量柱身轴线偏差（≤5mm），用水准仪测柱底标高（偏差≤3mm），并用缆风绳或临时支撑调整垂直度（垂直度偏差≤H/1000，且≤15mm，H 为柱高）。

钢梁安装：对于简支梁，测量梁两端的支座间距（偏差≤±10mm），梁顶面标高偏差≤±5mm；对于连续梁，需控制相邻梁端顶面高差≤3mm，梁的侧向弯曲偏差≤L/1000（L 为梁长，且≤10mm）。

大跨度桁架 / 网架安装：采用 “分区分段吊装 + 累积偏差控制”，每安装一段桁架，测量其节点坐标（偏差≤5mm）、跨中挠度（按设计要求预起拱，起拱值偏差≤10mm），避免累积偏差超标。

高空构件对接测量

高空对接时（如钢柱接长、梁与柱节点连接），用全站仪测量上下柱的轴线对齐偏差（≤3mm），用激光铅直仪控制柱垂直度（累计偏差≤10mm），对接间隙按设计要求调整（偏差 ±1mm）。

焊接过程中实时监测构件变形：对于厚板焊接（如翼缘板厚度≥20mm），用百分表测量焊接区域的收缩量（如纵向收缩≤2mm/m），必要时采用 “对称焊接”“分层焊接” 减少变形，焊后再次复核定位尺寸。

四、安装过程动态监测与调整

垂直度与标高实时监测

对于高层钢结构柱，每安装 2-3 个节段（或高度≥10m），用全站仪或激光铅直仪复核垂直度，累计偏差控制在 H/1000 且≤30mm（H 为柱总高）；用水准仪测量柱顶标高，与设计标高偏差≤±5mm，超差时通过柱底垫片（厚度≤5mm，且不超过 3 层）调整。

对于大跨度钢结构（如厂房、体育馆屋盖），在跨中、支座处设置挠度监测点，吊装过程中用全站仪或水准仪实时测量挠度值，与设计预起拱值对比，偏差超 10mm 时调整吊装顺序或临时支撑高度。

温度对测量的影响控制

钢结构受温度影响变形明显（如温度每变化 10℃，100m 长钢构件伸缩量约 1.2mm），测量工作应避开正午高温时段（建议在早晨 8-10 点或傍晚），若须在高温时测量，需记录环境温度，对测量数据进行温度修正（根据钢材线膨胀系数计算）。

对于对称结构（如双柱、双梁），尽量在同一时间段测量对称构件，减少温度差导致的偏差。

五、测量成果记录与验收

实时记录与偏差分析

每道工序测量后，详细记录构件编号、测量时间、坐标 / 标高数据、偏差值，对比规范允许偏差（如《钢结构工程施工质量验收标准》GB 50205），对超差项立即标注并制定整改方案（如通过微调螺栓、火焰矫正等方式调整）。

建立测量台账，将 BIM 模型与实测数据比对，生成偏差分析报告，为后续构件加工或安装调整提供依据（如后续构件加工时预留调整量）。

分阶段验收测量

钢结构安装完成后，进行整体测量验收：

平面位置：用全站仪测量所有柱、梁的轴线位置，整体偏差≤10mm；

标高：用水准仪测量主要构件顶面标高，偏差≤±5mm；

垂直度：全高垂直度偏差≤H/1000 且≤30mm（H 为结构总高）；

大跨度结构挠度：实测挠度与设计挠度的偏差≤10%，且不超过 15mm。

通过以上要点的控制，可确保钢结构构件安装定位准确，减少因测量偏差导致的返工或结构安全隐患。对于复杂钢结构（如异形曲面、悬挑结构），建议采用三维激光扫描技术进行实时建模与偏差分析，进一步提升测量精度和效率。
